BlueSolar PWM 12/24V – 10A

26,40

Contrôleur PWM 10A à coût réduit pour 12/24 V.

• Sonde de température interne
• Processus de charge de batterie en trois étapes (bulk, absorption, float)
• Protection contre la surintensité
• Protection contre les courts-circuits
• Protection contre la connexion en polarité inversée des panneaux solaires et/ou de la batterie
• Déconnexion de la sortie en cas de charge de tension réduite

Date estimée d'expédition : 28-05-2024

Description

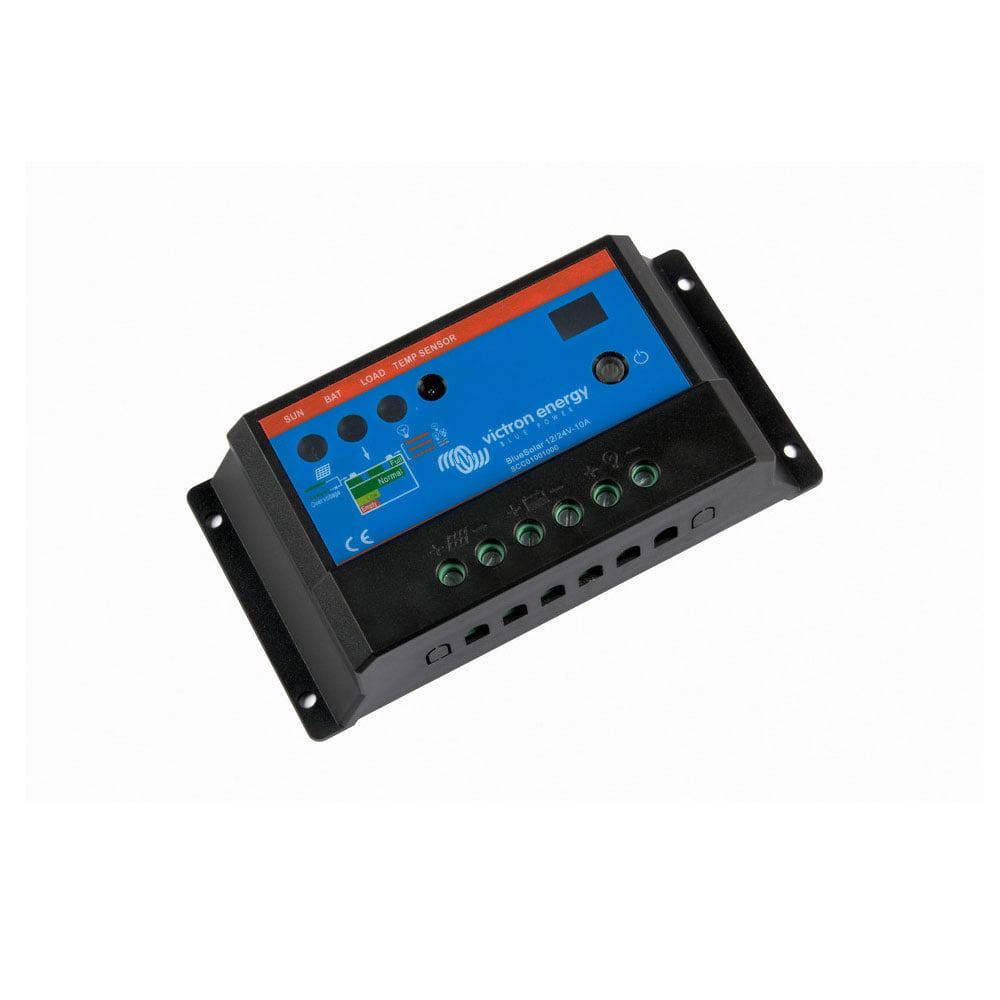

Le contrôleur de charge solaire Bluesolar PWM-Light 12/24V de Victron Energy est conçu pour les systèmes de panneaux solaires de petite à moyenne taille.

Fonctions

  • Sonde de température interne
  • Sortie de la charge programmable avec le mode de contrôle d’éclairage.
  • Trois étapes de charge de batterie (Bulk – absorption – Float).
  • Protection contre la surintensité.
  • Protection contre les courts-circuits.
  • Protection contre la connexion en polarité inversée de la batterie ou du
    champ de panneaux solaires.
  • Déconnexion de la charge en cas de tension réduite.
  • Facile à configurer grâce à l’affichage à deux chiffres, sept segments.

Le contrôleur PWM est essentiellement un commutateur qui connecte des panneaux photovoltaïques à une batterie. Il permet de réduire la tension des panneaux pour l’adapter à celle
de la batterie.

Un contrôleur PWM n’est pas un convertisseur DC-DC. Le contrôleur PWM est un commutateur qui connecte le panneau solaire à la batterie. Lorsqu’il est fermé, le panneau et la batterie sont presque à la même tension.

Explications :
En supposant une batterie déchargée, la tension de charge initiale sera d’environ 13 V, et en supposant une perte de tension de 0,5 V sur le câblage et le contrôleur, le panneau sera à Vpwm = 13,5 V. La tension augmentera lentement avec l’augmentation de l’état de charge de la batterie. Lorsque la tension d’absorption est atteinte, le contrôleur PWM commence à déconnecter et à reconnecter le panneau pour éviter la surcharge (d’où son nom : Pulse Width Modulated controller).

Installation

Le Bluesolar PWM est facile à installer et à utiliser grâce à sa conception simple et intuitive. Il peut être monté sur une surface plane à l’aide des vis incluses, et son câblage est facile grâce à ses bornes à visser.

En résumé, le régulateur de charge solaire Victron Energy Bluesolar PWM est un choix populaire pour les petits systèmes de panneaux solaires en raison de sa facilité d’utilisation, de ses fonctions de protection avancées et de sa capacité à prolonger la durée de vie des batteries.



En savoir plus :

Informations complémentaires

Poids0,15 kg
Dimensions7 × 13,3 × 3,35 cm

Spécifications

MarqueVictron EnergySUNBEAMsystem
ArticleBlueSolar PWM-Light 10 A
Tension de batterie12/24V avec détection auto
Courant de charge nominal10A
Déconnexion de charge automatiqueoui
Tension solaire max.28 V/55 V*
Autoconsommation< 10 mA
Sortie de chargeContrôle manuel + déconnexion en cas de tension faible
ProtectionsPolarité inversée de batterie (fusible)
Court-circuit de sortie
Surchauffe
Protection contre la surchargeArrêt au bout de 60 s en cas de charge à 130 %
Arrêt au bout de 5 s en cas de charge à 160%
Court-circuit : arrêt immédiat
Autoconsommation< 10 mA
Mise à la terrePôle positif commun
Plage de température d’exploitation-20°C à +50°C (charge pleine)
HumiditéMaxi 95 %
Classe de protectionIP20
Poids0,15 kg
Dimensions (h x l x p)70 x 133 x 33,5 mm

* Pour des systèmes de 12 V, utilisez des panneaux solaires de 36 cellules. Pour des systèmes de 24 V, utilisez des panneaux solaires de 72 cellules ou 2 x 36 cellules en série.
